TEHNIČKO PROMATRANJE - MONITORING

Tehničko promatranje (monitoring) u geotehničkom inženjerstvu predstavlja sustavno praćenje ponašanja tla, konstrukcija i okolnog prostora tijekom svih faza projekta – od idejnog rješenja do korištenja objekta.
Njegova je svrha pravovremeno otkrivanje promjena koje bi mogle utjecati na stabilnost, sigurnost ili trajnost građevine, te omogućavanje donošenja odluka temeljenih na stvarnim podacima.

Pored sigurnosnih aspekata, pravilna procjena tla značajno utječe na ekonomičnost projekta. Pravovremeno prepoznavanje mogućih izazova omogućuje projektantima da predvide potrebne zahvate i smanje nepredviđene troškove tijekom gradnje. Na primjer, ako se ustanovi da tlo ima nisku nosivost, moguće je unaprijed planirati dodatne mjere stabilizacije, čime se izbjegavaju kasnije sanacije i dodatni radovi. Osim same gradnje, detaljna analiza tla važna je i za zaštitu okolnih objekata i infrastrukture. Svaka intervencija na terenu može utjecati na susjedne građevine, pa je važno predvidjeti moguće promjene i spriječiti negativne posljedice. Zbog svega navedenog, stručna procjena podloge nezaobilazan je korak u svakom građevinskom projektu. Kvalitetno planiranje i izvođenje radova temeljenih na preciznim podacima osigurava sigurnost, dugotrajnost i ekonomičnost građevina, čime se izbjegavaju nepredviđeni problemi i dodatni troškovi u budućnosti.

Planiranje i projektiranje sustava tehničkog promatranja

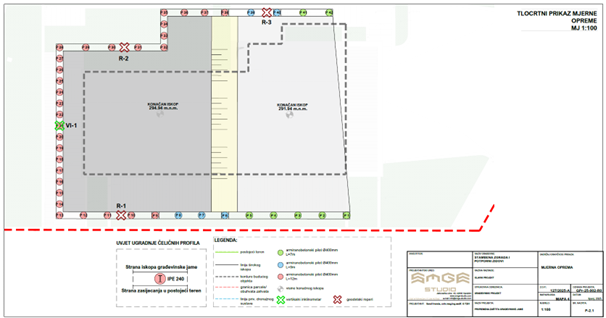

Prije početka radova izrađuje se plan monitoringa prilagođen vrsti objekta i uvjetima na lokaciji. U obzir se uzimaju zahtjevi investitora, projektna dokumentacija i specifičnosti terena. Odabire se odgovarajuća mjerna oprema, određuju mjesta ugradnje te dinamika i trajanje praćenja.

Ugradnja i konfiguracija opreme

Ovisno o projektu, ugrađuju se uređaji za mjerenje pomaka, nagiba, deformacija ili drugih relevantnih parametara. Primjerice, vertikalni inklinometar koristi se za praćenje horizontalnih pomaka tla ili konstrukcija po dubini. Ugradnja se izvodi prema tehničkim specifikacijama, a sustav se testira prije početka mjerenja.

Provedba mjerenja

SMGE studio trenutno pruža uslugu tehničkog promatranja u vidu mjerenja horizontalnog pomaka na vertikalnom inklinometru.

VERTIKALNI INKLINOMETAR

Definicija

-Vertikalni inklinometar je geotehnički mjerni uređaj ugrađen u okomitu bušotinu, koji pomoću senzora bilježi kutna odstupanja od vertikale. Analizom tih podataka po dubini određuju se horizontalni pomaci tla ili konstrukcija radi praćenja stabilnosti terena i objekata.

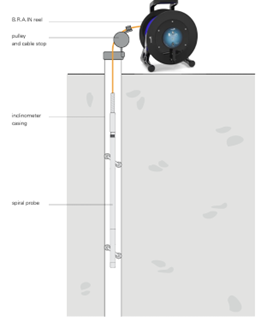

Oprema za probno mjerenje sastoji se od sljedećeg:

Mjerna oprema sastoji se od sljedećeg:

Provedba mjerenja

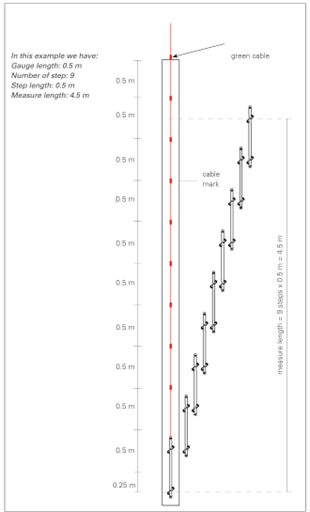

Prilikom mjerenja inklinometarskom sondom, provodi se dva prolaza sondom, početno mjerenje i mjerenje pod kutem 𝜋 (180°), a s ciljem umanjenja greške prilikom mjerenja inklinometarskom sondom. Smjerovi pozitivnih očitanja nagiba (inklinacije) inklinometarske sonde prikazani su na slici u nastavku.

Postupak mjerenja:

1. Probnom sondom ispitati prohodnost i duljinu inklinometarske instalacije, te prema tome prilagoditi buduća mjerenja
2. Izvesti mjerenja u min. dvije ravnine A1B1-A3B3 (0°i 180°)
3. Prije samog mjerenja na dnu bušotine pričekati 5-10min radi stabilizacije sonde
4. Izvesti referentno mjerenje („0.“ mjerenje) – svi budući pomaci biti će uspoređivani na referentno mjerenje
5. Izvoditi mjerenja prema programu mjerenja, u skladu s projektnom dokumentacijom ili prema dogovoru s Nadzornim inženjerom

Učestalost mjerenja

Učestalost mjerenja definira se s obzirom na dubinu iskopa građevinske jame i računske pomake projektom iz projekta. Svrha praćenja je potvrda projektnih pretpostavki kao i mogućnost pravovremenih intervencija ukoliko dođe do većih pomaka od predviđenih. Daljnji i detaljniji program mjerenja može biti dogovoren u suradnji s Naručiteljem, Projektnatom ili Nadzornim inženjerom ovisno o situaciji na terenu.

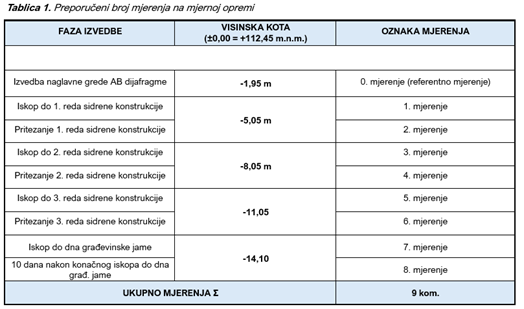

Generalno, učestalost mjerenja na mjernoj opremi može biti sljedeća (primjer je dan za privremenu građevinsku jamu):

Obrada podataka

Obrada mjernih podataka izvodi se računalnim programom KLION v1.5.3 proizvođača SISGEO S.R.L..

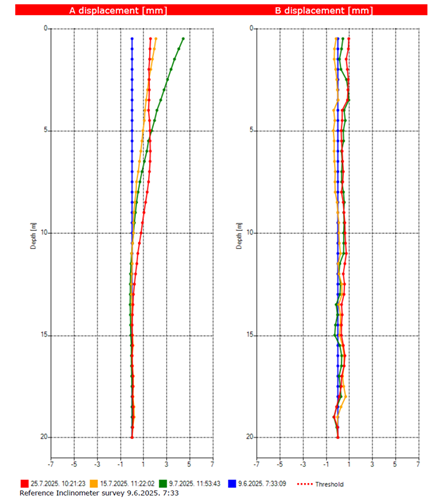

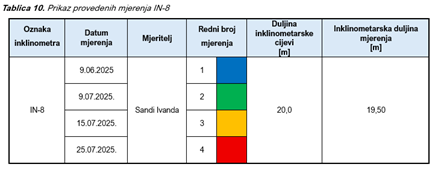

U nastavku su prikazana neka od dobivenih rezultata prilikom tehničkog promatranja privremene građevinske jame sa konstukcijom od AB dijafragme. Prvo mjerenje pod rednim brojem 1 naziva se i 0. mjerenje (referentno mjerenje).
